ATEX Ortamlar için Basınç Ölçüm Cihazı Seçim Rehberi

Günümüzde birçok endüstri dalında, özellikle petrol rafinerileri, madenler ve kimya tesisleri gibi alanlarda çalışan birçok ölçüm enstrümanı, patlamalara karşı hassas ortamlarda faaliyet göstermektedir. Bu nedenle, bu tür ortamlarda kullanılan bileşenlerin, özellikle basınç ölçüm cihazlarının, patlama koruma özelliklerine sahip olması kritik bir öneme sahiptir. Operasyon güvenliğini sağlamak için kullanılan basınç ölçüm cihazlarında tercih edilen iki ana kategori bulunmaktadır: Intrinsically Safe (Kendinden Emniyetli) ve Ex-proof ( patlamaya dayanıklı).

Intrinsically Safe (Kendinden Emniyetli) & Ex-proof (Patlamaya Dayanıklı)

Kendinden güvenli ve patlamaya dayanıklı terimleri kulağa benzer gelebilir ancak bunlar çok farklıdır. Kendinden güvenli, ekipmanın kendisinin bir patlamaya neden olamayacağı anlamına gelir. Patlamaya karşı dayanıklılık ise, bir patlama olması durumunda cihazın, patlamaları kontrol altına almaya ve yayılmasını önlemeye yardımcı olan patlamaya dayanıklı bir muhafaza ile korunacağı anlamına gelir. Sektörünüze ve çalışma ortamınıza bağlı olarak uygun enstrümanın seçilmesi gerekmektedir.

Intrinsically Safe Basınç Ölçüm Cihazları

Intrinsically Safe basınç ölçüm cihazları, düşük akım ve düşük voltajda çalışan özel tasarımlara sahiptir. Güç kaynağı tehlikeli alandan uzak bir yerde bulunur ve bir Zener diyot bariyeri, basınç vericiye ulaşan gücü     düzenler. Düşük güç seviyeleri, vericinin içindeki enerjinin patlamaya neden olmayacak düzeyde sınırlı kalmasını sağlar. Bu sayede, bu tip basınç ölçüm cihazları patlamaya neden olabilecek koşullara izin vermez.

Kendinden emniyetli ekipmanlar, tehlikeli alanların alev almasını önlemek için sıcaklık çok yükseldiğinde termal veya elektrik enerjisini keser. Bu cihazlar, ısı oluşumunu sınırlamak ve yüksek voltaj ve akım seviyeleri nedeniyle tutuşmayı önlemek üzere tasarlanmıştır.

Wika IS-3 basınç transmitteri kendinden emniyetli modeldir. Ürüne ait tüm detaylar için aşağıdaki linke tıklayabilirsiniz.

Wika IS-3 Basınç Transmitteri

Ex-proof Basınç Ölçüm Cihazları

Patlamaya dayanıklı basınç ölçüm cihazları, patlamaların oluşmasını öngörür ancak bunlara karşı dirençli bir tasarıma sahiptir. Bu cihazlar, alevlerin, kıvılcımların veya sıcak gazların kaçmasını önleyen koruyucu muhafazalarla donatılmıştır. Yani, patlamalar meydana gelebilir, ancak bu cihazlar içinde sınırlı kalır ve dışarıya yayılmaz.

Patlamaya dayanıklı cihazlar, patlamayı etkili bir şekilde kontrol altına alabilecek bir muhafaza içine yerleştirilmiştir. Muhafazanın içindeki cihazın patlaması durumunda alev veya gazlar kaçamaz ve tesisin diğer bölgelerine yayılamaz. Bu cihazlar daha ağırdır, daha hantaldır ve kurulumu daha fazla zaman alır; bu da onları kalıcı kurulumlara daha uygun hale getirir.

Hangi Basınç Ölçüm Cihazını Seçmelisiniz?

Hangi tip basınç ölçüm cihazının kullanılacağı, uygulamanın gereksinimlerine bağlıdır. İşte bu seçimde göz önünde bulundurmanız gereken bazı kriterler:

Çalışılan Ortam: Hangi ortamda çalıştığınız, özellikle yanıcı ve patlayıcı maddelerin varlığı, seçim sürecinde önemli bir faktördür.

Yerleşim ve Güç Gereksinimleri: Basınç vericisinin nereye yerleştirileceği ve kullanılabilir güç miktarı da seçim sürecinde dikkate alınması gereken unsurlardır.

Maliyet Analizi: Intrinsically Safe basınç ölçüm cihazları, ex-proof olanlara göre daha ekonomik olabilir. Ancak, kullanılan bariyerlerin maliyeti de göz önüne alınmalıdır.

NEVATEK Çözümlerimiz

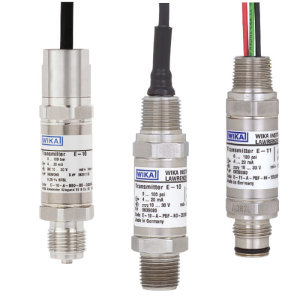

NEVATEK olarak farklı endüstrilerde edindiğimiz tecrübemiz ile hem Intrinsically Safe (Kendinden Emniyetli) hem de Ex-proof (patlamaya dayanıklı) basınç ölçüm cihazları sunmaktayız. Örneğin, WIKA IS-3 basınç trasnmitteri  intrinsically safe, kendinden emniyetlidir ve sınırlı alanlarda idealdir. Diğer yandan, WIKA E-10 ve E-11 basınç trasnmitterleri Ex-proof, patlamaya dayanıklıdır, yüksek güç ihtiyaçlarına sahip belirli uygulamalarda başarıyla kullanılabilmektedir.

Atex basınç transmitteri, Atex manometre ve Atex basınç şalteri seçimi yapılırken, uygulamanın özel gereksinimlerini, maliyet analizini ve yerleşim ihtiyaçlarını dikkate almak önemlidir. NEVATEK in çeşitli çözümleri, endüstri standartlarını karşılamak ve güvenli bir çalışma ortamı sağlamak için mükemmel bir seçenekler sunmaktadır. NEVATEK uzmanlarından tavsiye almak ve ihtiyacınıza en uygun basınç ölçüm cihazını seçeminde destek almak için bizimle iletişime geçin.
