Bimetal Termometreler ile Sıcaklık Ölçümü

Bazı teknolojiler o kadar faydalı olur ki, yıllar içerisinde endüstride standart hale gelir. Bir asırdan fazla bir süredir sıcaklık ölçümünde kullanılan bimetal termometreler de böyledir.

Bimetal termometrelerde ölçüm elemanı olan bimetalik yay iki farklı metalin birleşiminden meydana gelir. Farklı oranlarda termal genleşmelere sahip bu iki metal sıcaklık değişimleri ile büzülme veya genleşme şeklinde sıcaklıkla oransal değişmelere uğrar. Bir ucu sabit olan bimetalik sensörün diğer ucu ibreye direkt bağlı( arka bağlantılarda) veya bir mekanizma yardımı ile (alttan veya ayarlanabilir tiplerde) ibreye bağlıdır. Bu şekilde termometre sıcaklığı gösterir.

Bimetal termometrelerin avantajları düşük maliyetli olmaları ve sağlam tasarımlarıdır; ancak elektronik sıcaklık ölçümü ile karşılaştırıldığında dezavantajı, ölçümün okunabilmesi için ölçüm noktasında fiziksel olarak bir kişinin bulunmasının gerekmesidir. Bu termometreler makine yapımı, kimya, gıda, petrol ve gaz, rafineriler, kağıt, enerji ve su-atık su endüstrilerindeki çeşitli uygulamalarda kullanılmaktadır.

Bimetal Sıcaklık Ölçerlerin Temel Çalışma Prensibi

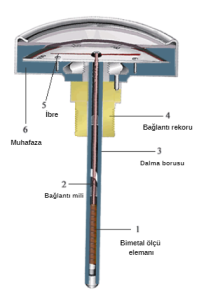

Bimetal sıcaklık göstergeleri genellikle helisel veya spiral boru şeklinde üretilir. Ölçüm sistemi, kaynaklanmış farklı genleşme katsayılarına sahip iki metal şeritten oluşur. Bimetal şeridin helis veya spiral şeklinde değişiklikler, sıcaklık değiştiğinde dönme hareketi yaratır. Bimetal sarmalın bir ucu sabitlendiğinden, diğer ucu termometrenin ibresini hareket ettirerek dönmesini sağlamaktadır.

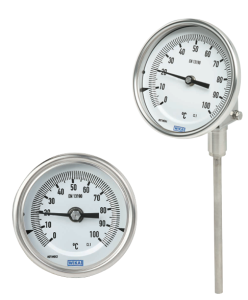

Bu sağlam bimetal termometreler zorlu ortamlarda bile doğru sıcaklık ölçümü sağlamaktadır. Her iki bimetal termometre de EN 13190 a göre +/− %1,0 doğruluk  ile -70 °C ile 600 °C  sıcaklık aralıklarında ölçüm yapabilmektedir. Komple paslanmaz çelik olan proses sınıfı bir tasarıma sahiptirler. Paslanmaz çelik kasa yapısı, harici sıfırlama opsiyonu, hava geçirmez şekilde kapatılmış ve yüksek titreşimli uygulamalar için silikon dolgu seçenekleri mevcuttur.

NEVATEK olarak uzman kadromuz ile, sıcaklık veya basınç ölçümü ihtiyaçlarınızda size yardımcı olmaya hazırız. Talepleriniz ve ihtiyaçlarınız için lütfen bizimle iletişime geçin.
