Fark Basınç Transmitterleri Hakkında Her Şey – Part 1

Fark Basınç Transmitteri (Differential Pressure Transmitteri) Nedir?

Fark basınç transmitterleri, bir sistemdeki iki nokta arasındaki basınç farkını ölçen, genellikle endüstriyel proses kontrol sistemlerinde akış, seviye ve basınç ölçümü için kullanılan bir araçtır.

Fark Basınç Transmitteri nasıl çalışır?

Bir fark basınç transmitteri tipik olarak basınç farkına yanıt olarak esneyen veya hareket eden diyafram gibi bir algılama elemanı kullanır. Bu hareket, basınç farkıyla orantılı bir elektrik sinyaline dönüştürülür ve bu sinyal daha sonra işlenip görüntülenebilir.

Fark Basınç Transmitterlerinin bazı yaygın uygulamaları nelerdir?

Fark basınç transmitterleri, borularda akış ölçümü (bir orifis plakası, venturi tüpü vb. ile basınç düşüşü yaratarak), tanklarda seviye ölçümü (sıvı yüksekliğinden kaynaklanan basınç farkını ölçerek) ve filtre izleme (filtredeki basınç düşüşünü ölçerek) gibi çok çeşitli uygulamalarda kullanılır.

Fark Basınç Transmitterinin ölçebileceği basınç aralığı nedir?

Ölçebileceği basınç aralığı, spesifik modele ve tasarıma bağlıdır. Çok düşük fark basınçlarından (birkaç milibar veya inç su) yüksek fark basınçlarına (yüzlerce bar veya psi) kadar değişebilir.

Bir fark basınç transmitterinden gelen çıkış sinyali tipik olarak nasıl temsil edilir?

Bir fark basınç transmitterinden gelen çıkış sinyali tipik olarak, ölçülen basınç farkıyla doğrusal orantılı olan, en yaygın olarak 4-20 mA’lık bir sinyal olan bir akım sinyali olarak temsil edilir.

Fark Basınç Transmitterinin doğruluğunu hangi faktörler etkileyebilir?

Fark basınç transmitterinin doğruluğunu etkileyebilecek faktörler arasında algılama elemanının kalitesi ve kalibrasyonu, prosesin kararlılığı ve sıcaklığı, basınç musluklarının konumu ve elektrik sinyali işleme yer alır.

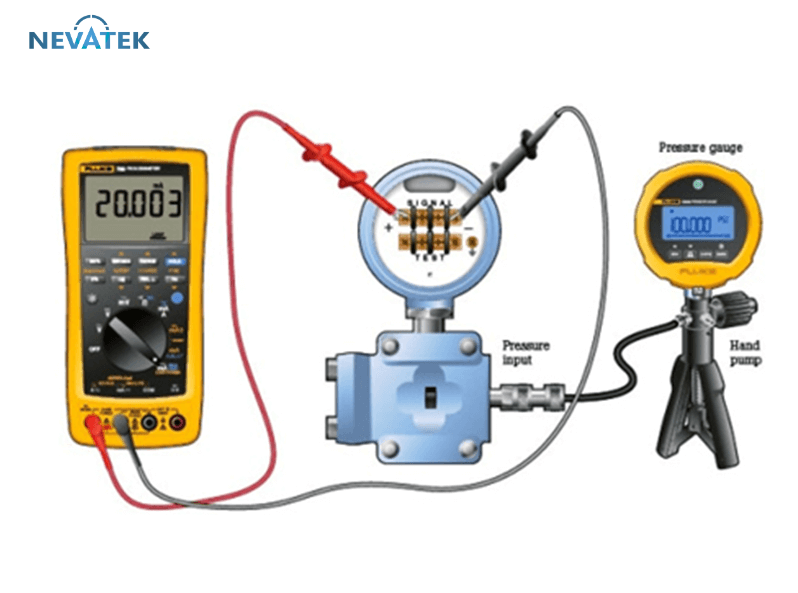

Diferansiyel basınç transmitteri nasıl kalibre edilebilir?

Bu trasnmitterler, yüksek ve alçak basınç portlarına bilinen basınçlar uygulanarak ve verici çıkışı bilinen basınçlara uyacak şekilde ayarlanarak kalibre edilebilir. Bu genellikle bir basınç kalibratörü kullanılarak ve belirli bir kalibrasyon prosedürünün ardından yapılır.

Mutlak basıncı ölçmek için Fark basınç transmitteri kullanılabilir mi?

Diferansiyel basınç transmitteri, iki nokta arasındaki basınç farkını ölçer ve mutlak basıncı doğrudan ölçemez. Ancak noktalardan biri bilinen bir referans basıncı ise (vakum gibi), diğer noktadaki mutlak basınç belirlenebilir.

Fark Basınç Transmitterleri için ne tür proses bağlantıları kullanılıyor?

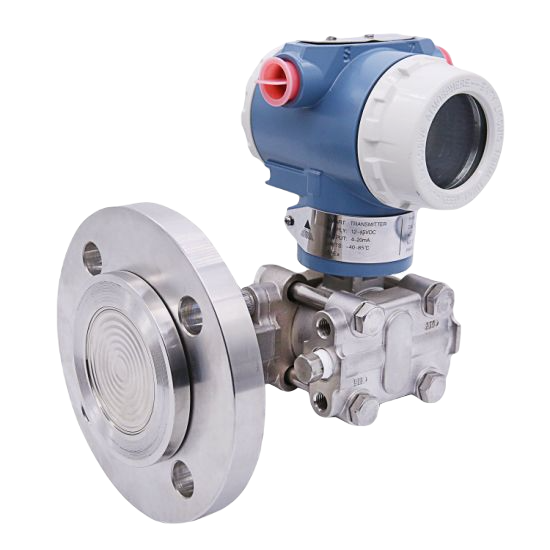

Diferansiyel basınç vericileri için yaygın proses bağlantıları arasında dişli bağlantılar (NPT veya BSP gibi), flanşlı bağlantılar ve hijyenik bağlantılar (tri-clamp) bulunur. Seçim, spesifik uygulamaya ve gereksinimlere bağlıdır.

Fark basınç transmitterindeki “yüksek” basınç portu ve “düşük” basınç portu nedir?

“Yüksek” basınç portu, karşılaştırılacak iki basınçtan yüksek olanının uygulandığı porttur ve “düşük” basınç portu ise daha düşük basıncın uygulandığı porttur. Transmitter, yüksek porttan alçak porta kadar olan basınç farkını ölçer.

Fark basınç transmitterinin çıkış sinyali proses sıcaklığındaki değişikliklerden nasıl etkilenir?

Proses sıcaklığındaki değişiklikler, algılama elemanının ve diğer bileşenlerin termal genleşmesine veya daralmasına neden olabilir ve bu da çıkış sinyalini etkileyebilir. Çoğu diferansiyel basınç transmitteri, bu etkiyi en aza indirmek için sıcaklık dengeleme içerir.

Aşındırıcı Akışkanlarla Diferansiyel Basınç Transmitteri kullanılabilir mi?

Evet, akışkanla temas eden parçaların korozyona dayanıklı uygun malzemelerden yapılmış olması şartıyla korozif akışkanlarla diferansiyel basınç transmitterleri kullanılabilir.

“Akıllı”(Smart) Diferansiyel Basınç Transmitteri nedir?

“Akıllı” diferansiyel basınç transmitteri, dijital iletişim, kendi kendine teşhis ve programlanabilir özellikler gibi ek işlevler içeren bir vericidir. Yapılandırma, kalibrasyon ve sorun giderme için bir kontrol sistemi veya el tipi iletişim cihazıyla iletişim kurabilir.

Fark Basınç Transmitteri akış hızını ölçebilir mi?

Bir diferansiyel basınç transmitteri, bir orifis plakası, venturi tüpü veya akış nozulu gibi bir kısıtlama boyunca basınç düşüşünü ölçerek akış hızını ölçmek için kullanılabilir. Akış hızı, Bernoulli denklemi ve akışkanın özellikleri kullanılarak basınç düşüşünden hesaplanabilir.

Fark Basınç Transmitteri ile ne tür akışkanlar ölçülebilir?

Fark basınç transmitterleri ile gazlar, sıvılar ve buhar da dahil olmak üzere çok çeşitli akışkanların basıncını ölçebilir. Transmitterin malzemesine ve tasarımına bağlı olarak temiz, kirli veya aşındırıcı sıvılarla da kullanılabilir.

Fark Basınç Transmitterinin Basınç Göstergesinden Farkı Nedir?

Bir fark basınç transmitteri, iki nokta arasındaki basınç farkını ölçer ve bir elektrik çıkış sinyali sağlarken, bir basınç göstergesi tipik olarak atmosferik basınca göre basıncı ölçer ve mekanik bir ekran sağlar.

Fark Basınç Transmitteri Çıkış Sinyali Akış Hızına Nasıl Dönüştürülebilir?

Diferansiyel basınç transmitterinin çıkış sinyali, basınç düşüşünü sıvının hızıyla ilişkilendiren Bernoulli denklemi kullanılarak bir akış hızına dönüştürülebilir. Sıvının özellikleri ve borunun geometrisi veya kısıtlamanın da dikkate alınması gerekir.

Diferansiyel Basınç Transmitterinde “Zero” ve “Span” ayarı nedir?

Basınç farkı sıfır olduğunda çıkış sinyalini ayarlamak için “Zero” ayarı kullanılır ve basınç farkı ölçüm aralığının maksimumunda olduğunda çıkış sinyalini ayarlamak için “Span” ayarı kullanılır.
